OB6228

概述

OB6228是一款双声道D类音频功率放大器。宽供电电压范围6-16V。 输出功率可支持双声道各15.5W持续输出(15V供电8Ω负载)，且效率高达86%。



先进独特的动态驱动控制技术，使OB6228系列具有完善的EMC性能，输出无需LC滤波。



集成的输出端过流保护，片内过温保护，供电过压和欠压保护，输入直流保护等功能，使OB6228在一些异常情况也能更安全可靠。

输出过流保护和过温保护具有实时侦测的自恢复功能。

异常直流输入情况下，直流输入保护关闭输出直到重新上电，保护扬声器不被损毁。



OB6228有TSSOP28, TSSOP20 和 ESOP16三种封装供选用，封装底部散热焊盘有效帮助热量耗散。



OB6228UP（TSSOP20封装）支持双通道各40mW(16Ω耳机时)的独立耳机输出。 耳机输入与扬声器输入复用，通过耳机插拔即可实现耳机和扬声器输出切换。



OB6228LBP具有更低的待机电流和更低的欠压保护电压，更适合锂电池供电的产品应用。

特点

n  支持15.5W每通道(10%THD+N)， 8Ω负载15V供电条件，且具有较低的温升

n  支持10W每通道(10%THD+N)，8Ω负载12V供电条件，且具有较低的温升

n  支持6.5W每通道(10%THD+N)， 4Ω负载7.4V供电条件，且具有较低的温升

n  6V to 16V 单电源工作

n  97dB信噪比 (1kHz输入, THD+N<1%)

n  无需LC滤波器

n  低待机电流

n  片内固定增益26dB

n  支持单端和差分输入

n  无需额外电路的极小POP/Click声处理

n  完善的EMC性能

n  OB6228VP 管脚适配OB6220R

n  OB6228UP具有固定6dB增益的独立双通道耳机输出，可支持每通道40mW(1%THD+N/16Ω耳机时)，无需外部额外供电



应用

n  智能电视

n  有源音箱

n  拉杆音箱

n  便携音箱

典型应用线路图

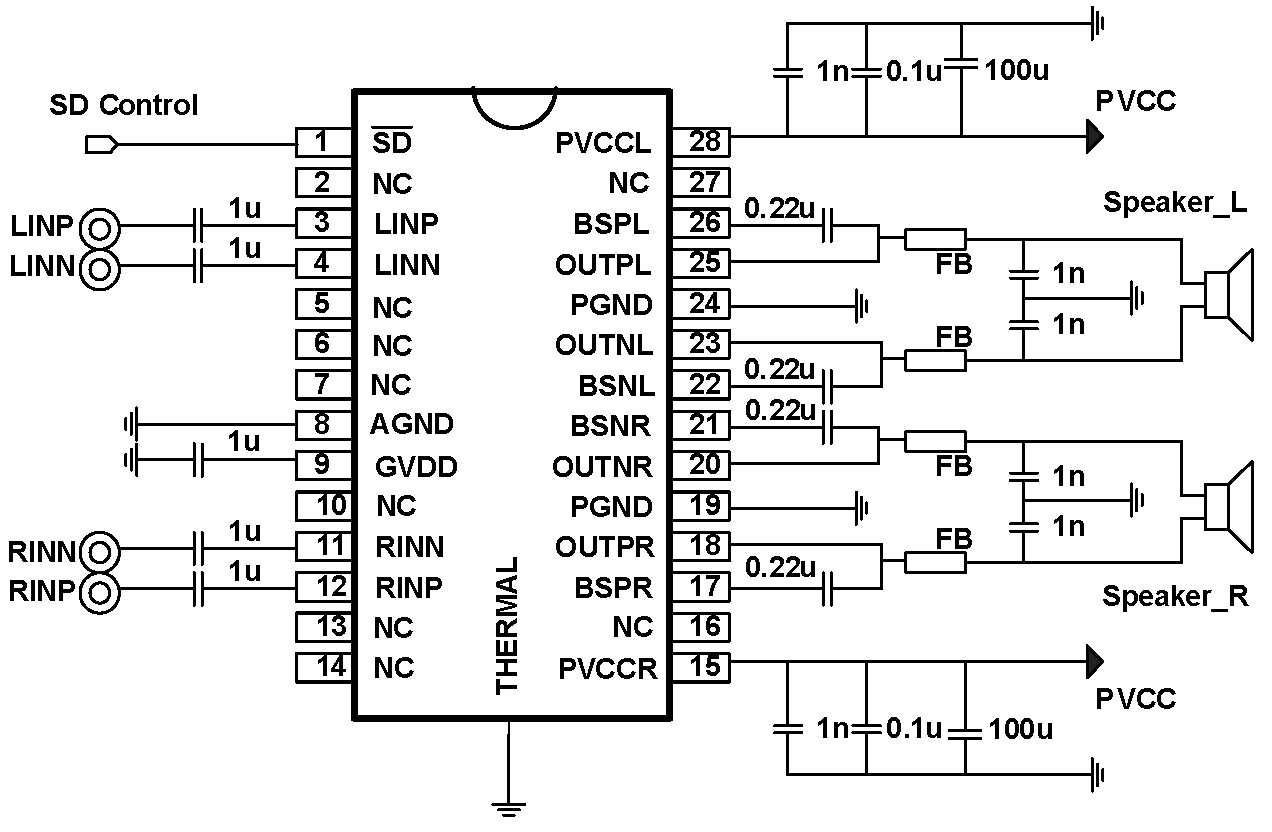

OB6228VP线路图

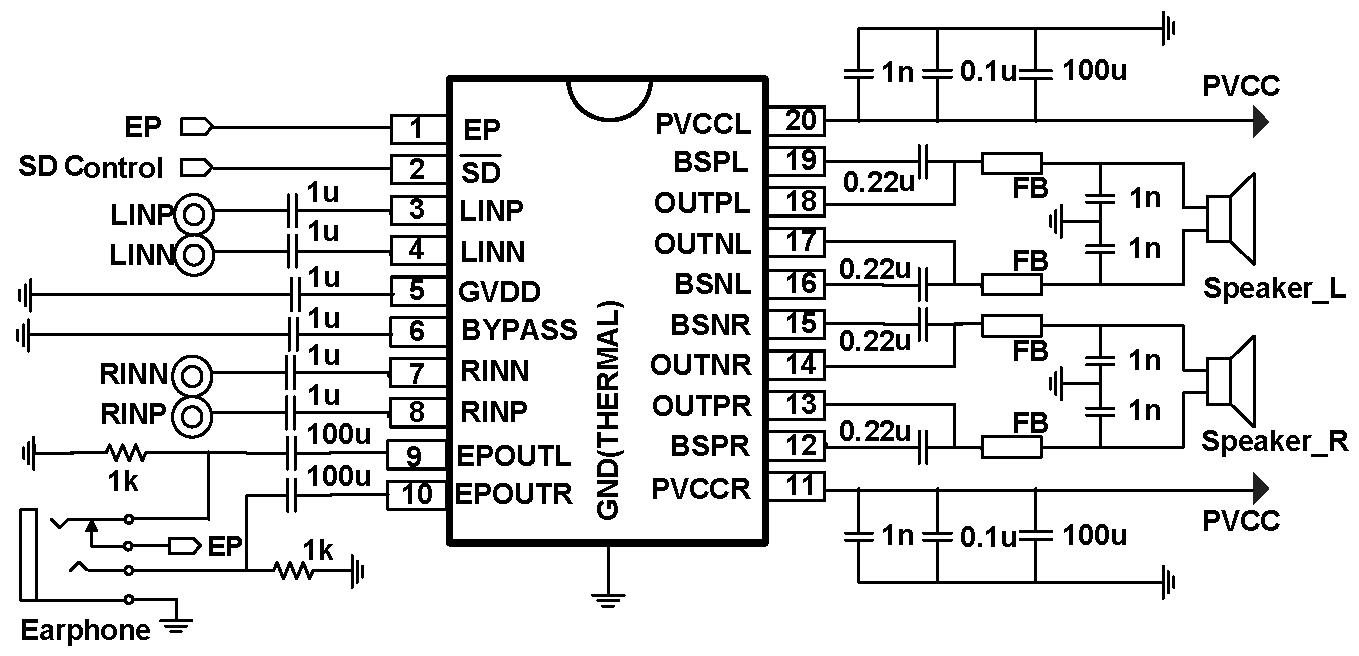

OB6228UP线路图







OB6228BP/OB6228LBP线路图
